В серверных комнатах и шкафах с размещенным сетевым оборудованием эксплуатационный персонал регулярно сталкивается с рядом типовых проблем. Наиболее распространёнными являются локальные перегревы оборудования из-за нарушения циркуляции воздуха, отказ или снижение эффективности систем охлаждения, неконтролируемый рост влажности, приводящий к образованию конденсата, скрытые проблемы электропитания (просадки напряжения, перегрузка линий, дисбаланс фаз),не оптимальные режимы работы навесного кондиционера, зависания активного оборудования, а также преждевременный износ аккумуляторных батарей ИБП. Без постоянного мониторинга подобные отклонения часто остаются незамеченными до момента возникновения аварийной ситуации или отказа оборудования.

Дополнительные риски связаны с физической и инженерной безопасностью объекта. К ним относятся несанкционированное открытие шкафов и стоек, проникновение посторонних лиц в технические помещения, протечки систем кондиционирования или водоснабжения, задымление и ранние стадии возгорания, а также отсутствие оперативного уведомления ответственных специалистов о возникновении инцидентов. В условиях распределённой инфраструктуры и ограниченного присутствия персонала такие события могут привести к длительным простоям сервисов, повреждению оборудования и значительным финансовым потерям.

В конце 2025 года компания "НАГ" завершила разработку и представила рынку первые модели нового поколения универсальных контроллеров автоматизации и мониторинга - SNR-ERS. Устройства являются закономерным развитием предыдущей, хорошо зарекомендовавшей себя линейки SNR-ERD. В основу новинок лег многолетний опыт и переосмысленный подход к автоматизации и мониторингу, что позволило создать более гибкий и совершенный инструмент для решения разнообразных практических задач в самых разных сферах — от крупных промышленных предприятий, транспортной инфраструктуры и дата-центров до компактных решений для ритейла, офисов и частных домохозяйств.

При проектировании семейства SNR-ERS мы поставили перед собой ключевую задачу — сделать устройство максимально удобным как для опытных специалистов, так и для пользователей без специальной подготовки. Непосредственное управление контроллером и его настройка выполняются через графический web-интерфейс. Его дизайн — результат пересмотра устоявшихся подходов: мы сделали ставку на визуальную ясность и логичную структуру, свойственные современным веб-интерфейсам.

Первыми в серии стали модели SNR‑ERS2000 и SNR‑ERS2010 со встроенным LTE‑модемом. Обе занимают средний сегмент будущей линейки, которую дополнят SNR‑ERS1000 для компактного монтажа в климатические шкафы и контроля небольших объектов, а также SNR‑ERS4000 для более сложных и масштабных задач управления и мониторинга оборудования в изолированных коридорах ЦОД. Все устройства семейства объединены единой программной архитектурой и идентичным интерфейсом, что упрощает переход между моделями и сокращает время адаптации пользователей.

В этом обзоре мы подробно рассмотрим возможности, технические особенности и практические аспекты применения новых контроллеров на примере модели SNR‑ERS2010.

Сценарии применения

Возможности контроллера SNR‑ERS2010 раскрываются наиболее полно, когда мы рассматриваем его в контексте реальных задач. Универсальный набор интерфейсов и гибкая программная логика позволяют использовать устройство в самых разных сферах — от инфраструктуры ЦОД до решения для автоматизации домохозяйств. Рассмотрим несколько характерных примеров, каждый из которых может быть применен для мониторинга и автоматизации любых других объектов.

Центры обработки данных

В современном центре обработки данных бесперебойная работа ИТ-оборудования напрямую зависит от состояния инженерных систем. Контроллер SNR-ERS2010 обеспечивает комплексный контроль этих систем, объединяя мониторинг климата, электропитания и физической безопасности в едином интерфейсе.

Поддержание заданных параметров температуры и влажности — одна из ключевых задач в дата-центре. Контроллер непрерывно опрашивает датчики, размещённые в холодных и горячих коридорах, за фальшполом и внутри стоек рядом с активным оборудованием. На основе этих данных осуществляется управление кондиционерами: система отслеживает не только текущие показатели, но и состояние компрессоров, вентиляторов, исправность датчиков самих кондиционеров. При выходе параметров за установленные пределы контроллер изменяет режимы работы климатического оборудования, фиксирует событие в журнале и оповещает персонал.

Качество электроэнергии в ЦОД должно соответствовать самым жёстким требованиям. С помощью подключенных мультиметров или счетчиков электроэнергии контроллер в реальном времени отслеживает параметры на вводе, на распределительных щитах, питающих стойки. Напряжение, ток, активная, реактивная и полная мощность, коэффициент мощности, частота — эти и другие параметры доступны для мониторинга и автоматизации. Любое отклонение от заданного диапазона фиксируется как событие с возможностью немедленного оповещения. Это позволяет обнаруживать проблемы с питанием на ранней стадии, до того как они приведут к сбоям серверного оборудования или его повреждению.

В центрах обработки данных с системой резервного питания контроллер координирует работу дизель-генераторной установки (ДГУ) и источника бесперебойного питания. При сбое в основной электросети система фиксирует событие и подаёт команду на запуск ДГУ. После восстановления основного питания контроллер переключает нагрузку обратно и останавливает ДГУ. Весь процесс автоматизирован и не требует вмешательства персонала.

Контроллеры семейства SNR-ERS обеспечивают комплексный контроль физической безопасности. Для этого могут быть использованы герконы на шкафах и датчики движения (объема), подключаемые к дискретным входам. За инженерную безопасность отвечают датчики или кабели протечки, размещенные под фальшполом и у кондиционеров, опрос которых позволяет не только оповестить персонал об аварии, но и автоматически перекрыть подачу воды.

Контроллер непрерывно собирает данные о состоянии инфраструктуры ЦОД (климат, энергетика, безопасность) и передает их по протоколам SNMP или MQTT в вышестоящие системы мониторинга — SCADA, Zabbix, PRTG, облачные платформы или собственные системы управления инфраструктурой. Это позволяет выстроить единую вертикаль мониторинга с оперативным оповещением о нештатных ситуациях"

Умный загородный дом

В современном загородном доме инженерная инфраструктура по сложности порой не уступает небольшому промышленному объекту. Котел отопления, системы водоподготовки, приточная вентиляция с подогревом, дренажные насосы, управление уличным освещением — всё это требует не только автоматического поддержания параметров, но и защиты от аварийных ситуаций.

Контроллер подключается к котлу и получает информацию о температуре теплоносителя, давлении в системе, наличии пламени, аварийных сигналах. Используя данные с уличных и комнатных датчиков температуры, система может корректировать график отопления, реализуя погодозависимое управление. Это не только поддерживает идеальный тепловой баланс, но и существенно снижает расход топлива за счет точной адаптации мощности котла.

Одна из самых критичных задач в доме — своевременное обнаружение протечек и автоматическое перекрытие воды. Датчики протечки устанавливаются в ванной, на кухне, в помещении котельной и подключаются к дискретным входам контроллера. При обнаружении воды контроллер мгновенно подаёт команду на электромагнитный клапан, перекрывающий ввод водоснабжения. Параллельно отправляются аварийные уведомления владельцу, а при наличии сирены или светового оповещателя включается сигнализация. Дополнительно контроллер может отслеживать давление в системе водоснабжения через аналоговый вход. Резкое падение давления может указывать на скрытую протечку — система зафиксирует событие и предупредит владельца до того, как проблема станет явной.

В домах с принудительной приточной вентиляцией и системой воздушного отопления контроллер управляет работой вентиляционных установок. Датчики температуры и влажности в помещениях позволяют автоматически регулировать производительность вентиляторов и нагрев приточного воздуха. В зимний период, когда температура приточного воздуха может опускаться ниже нуля, контроллер отслеживает риск замерзания теплообменника и при необходимости отключает приток или направляет воздух в обход теплообменника.

В домах с цокольными этажами и приямками часто устанавливаются дренажные насосы для отвода грунтовых вод или талых снегов. К дискретному порту контроллера может быть подключен датчик уровня (поплавковый, ультразвуковой) или датчик гидростатического давления. При достижении критического уровня система включит насос, а если насос не справляется или вышел из строя — отправит уведомление. Аналогичным образом контроллер может отслеживать наполнение септика. При достижении заданного уровня содержимого система отправит владельцу уведомление о необходимости вызвать ассенизаторов, позволяя своевременно обслужить емкость и избежать переполнения.

Особую ценность представляет возможность настройки сценариев, связывающих разные инженерные системы. Например, при срабатывании датчика протечки контроллер не только перекроет воду, но и отключит циркуляционные насосы отопления, чтобы предотвратить залив теплоносителя в случае повреждения системы.

Распределенные объекты

Контроллер SNR‑ERS2010 также находит применение в задачах мониторинга распределённых объектов инфраструктуры. Это могут быть остановки общественного транспорта, торговые киоски, модульные здания, насосные станции, электрические щитовые, склады и любые другие удаленные объекты, где требуется мониторинг работы оборудования, контроль параметров среды и физической сохранности.

Объединяет такие объекты рассредоточенность по территории, отсутствие постоянного присутствия персонала и необходимость надежной фиксации и оперативного получения информации о нештатных ситуациях. Контроллер, установленный на каждом объекте, становится автономным центром сбора данных, который передает информацию в диспетчерскую по доступным каналам связи. Для объектов с проводной инфраструктурой используется Ethernet, а там, где его нет или прокладка кабеля затруднена, данные передаются через встроенный LTE-модем.

Независимо от типа объекта, круг контролируемых параметров во многом схож:

• Температурный режим — датчики температуры и влажности, подключённые к 1-Wire, позволяют отслеживать температуру внутри объекта и своевременно управлять климатом для предотвращения перегрева или замерзания оборудования.
• Физическая сохранность — акселерометры, акустические датчики разбития стекла, герконы на дверях и окнах подключаются к дискретным входам. При ударе, разбитии или несанкционированном открытии контроллер мгновенно отправляет тревожное уведомление в диспетчерскую службу.
• Противопожарный мониторинг — датчики дыма, подключенные к дискретным или аналоговым входам, обеспечивают раннее обнаружение возгорания на удалённом объекте.
• Контроль потребления ресурсов — подключение счетчиков электроэнергии, воды или тепла позволяет вести учет потребления и отслеживать превышение лимитов.
• Управление исполнительными устройствами — через релейные выходы контроллер может управлять обогревом, освещением, сигнализацией, отключать нагрузку при аварийных ситуациях.

Описанные сценарии демонстрируют универсальность контроллера SNR‑ERS2010. Далее рассмотрим, что входит в комплект поставки и принцип работы устройства.

Комплектация и внешний вид

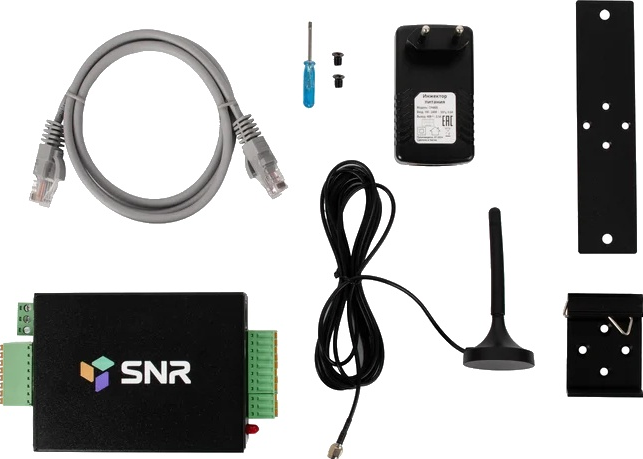

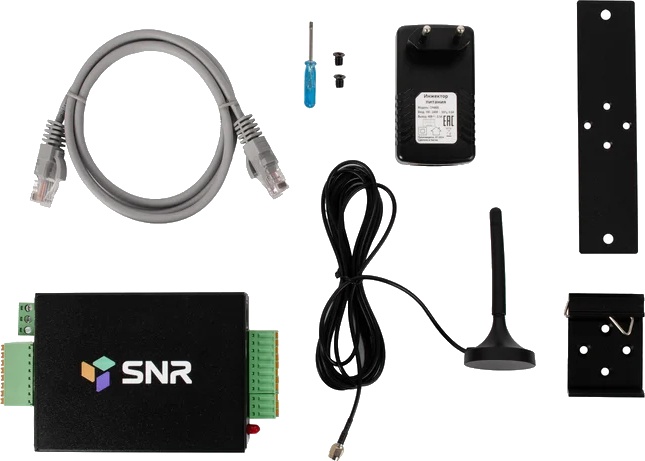

Контроллер поставляется в картонной коробке, которая содержит все необходимое для быстрого старта:

• контроллер в сборе с установленными разъёмами;
• PoE-инжектор для питания по Ethernet;
• внешнюю антенну LTE (для модели SNR‑ERS2010);
• кронштейн для монтажа на DIN‑рейку;
• кронштейн для крепления на плоскую поверхность;
• шлицевую отвёртку для монтажа контактов (2×40 мм);
• сетевой патч‑корд длиной 1 метр;
• паспорт изделия.

Документация (руководство пользователя и руководство по эксплуатации) размещена на сайте data.nag.wiki.

Контроллер выполнен в компактном металлическом корпусе черного цвета. Верхняя панель с цветным логотипом имеет строгий, лаконичный дизайн. На задней и боковой панелях расположены технологические отверстия для фиксации кронштейнов - устройство может быть закреплено в одном из двух положений как на DIN‑рейке, так и на любой плоской поверхности. Основные функциональные элементы вынесены на торцевые панели, где размещен полный набор интерфейсов для подключения периферийных устройств.

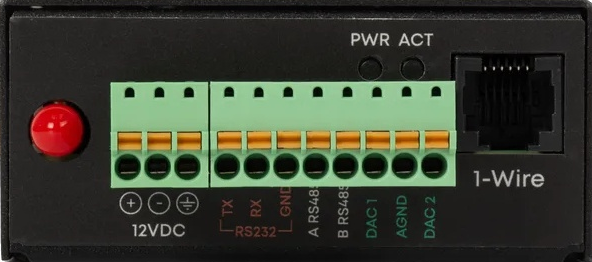

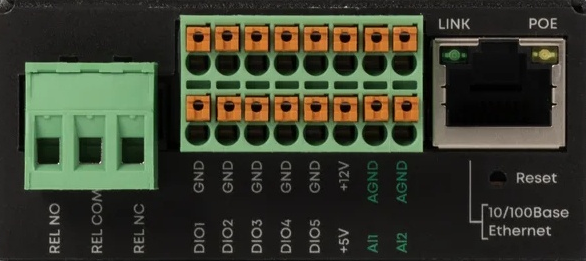

Контроллер оснащен широким набором интерфейсов для подключения внешнего оборудования, что позволяет собирать данные различной природы — от технологических параметров и состояния оборудования до показателей окружающей среды. Для удобства монтажа в комплект входят пружинные соединители, позволяющие быстро и надёжно фиксировать провода без дополнительного инструмента. Рассмотрим подробнее каждую торцевую панель и назначение разъёмов.

На второй торцевой панели находятся следующие интерфейсы:

Как устроен контроллер

Контроллер SNR‑ERS сочетает в себе базовые возможности мониторинга и автоматизации с рядом дополнительных функций, расширяющих область его применения:

1. Мониторинг параметров периферийных устройств — основная функция, выполняемая контроллером непрерывно.
2. Интеграция с вышестоящими системами мониторинга — поддержка протоколов SNMP и MQTT для передачи данных в SCADA, системы сбора логов или облачные платформы.
3. Преобразование интерфейсов — функция конвертера RS‑232/RS‑485 в TCP, которая позволяет использовать контроллер как шлюз для удалённого доступа к периферийным устройствам.
4. Сценарии автоматизации — запуск управляющих воздействий по состоянию показателей, по времени или по расписанию.
5. Журнал событий — регистрация всех значимых изменений с категорированием по типу для удобного анализа инцидентов.
6. Уведомления — оповещение ответственных сотрудников по электронной почте или SMS (доступно для модели SNR‑ERS2010).

Модель данных

Основное назначение контроллеров семейства SNR‑ERS — автоматический контроль и поддержание заданных параметров окружающей среды и работы систем на объектах различного назначения. Решение этой задачи достигается тремя ключевыми функциями, выполняемыми в едином цикле: мониторинг, управление и автоматизация.

В основе программной архитектуры лежит универсальная модель данных, которая позволяет описать любое подключенное к контроллеру устройство с помощью двух групп показателей:

• Входящие показатели — данные, которые контроллер получает от периферийных устройств для анализа. Например, у датчика температуры будет один показатель "Температура", а у кондиционера — целый набор: "Температура воздуха", "Состояние компрессора", "Режим работы вентилятора" и другие.

• Исходящие показатели — параметры и команды, которые контроллер передаёт устройству для управления его работой. Например, для реле это будет "Команда включения", а для того же кондиционера — "Уставка температуры на охлаждение", "Уставка на нагрев" или "Команда принудительного включения вентилятора". Исходящие показатели могут быть использованы вручную или в сценариях автоматизации.

Описание устройств через входящие и исходящие показатели обеспечивает единый подход к визуализации и автоматизации. В частности, правило автоматизации может учитывать показатели разных устройств одновременно — например, температуру с двух разных датчиков и состояние кондиционера. Управляющее воздействие при этом также может быть составным: включить кондиционер, звуковой извещатель и отключить обогреватель одновременно в рамках одного сценария.

Контроллер непрерывно собирает данные с подключенных датчиков и устройств, анализируя их в реальном времени на наличие отклонений от установленных норм. Для наглядного контроля и быстрого реагирования применяется специальная статусная модель, в соответствии с которой у каждого входящего показателя есть два индикатора:

• Состояние — информация о наличии отклонения и его характере (например, "Ниже нормы" или "Критически выше нормы").

• Статус — обобщённый индикатор, фиксирующий сам факт наличия или отсутствия проблемы (например, "Тревога", "Внимание", "Норма").

Такая модель данных обеспечивает единый и логичный принцип автоматизации. Контроллер постоянно анализирует входящие показатели и автоматически реагирует на каждое выявленное отклонение. Эта реакция может состоять из одного или нескольких действий, направленных на устранение проблемы и минимизацию её влияния на рабочие процессы:

1. Фиксация события в системном журнале с указанием времени, значения показателя и характера отклонения.
2. Оповещение ответственных сотрудников с помощью уведомлений по электронной почте или SMS.
3. Выполнение сценария автоматизации, который предполагает воздействие на исходящие показатели.

Таким образом, контроллер не только информирует о проблемах, но и может быть запрограммирован на самостоятельные действия для их устранения, повышая общую надёжность контролируемого объекта.

Поддержка периферийных устройств

Контроллер SNR‑ERS2010 спроектирован не только как инструмент мониторинга и автоматизации, но и как платформа для решения повседневных задач администрирования инфраструктуры. Ключ к этой универсальности — его архитектура, основанная на концепции драйверов устройств. Важно отметить, что такой подход имеет особое значение для интеграции разнообразных устройств, подключаемых к интерфейсам RS-232, RS-485 и 1-Wire. Универсальные интерфейсы контроллера — дискретные входы/выходы DIO и аналоговые входы AI — не требуют специальных драйверов. Они предназначены для работы с любыми стандартными датчиками и исполнительными устройствами, что делает платформу SNR‑ERS открытой для интеграции стороннего оборудования.

Каждый драйвер содержит полный набор параметров для управления конкретным типом оборудования. Это позволяет решить две важнейшие задачи:

1. Возможность быстрого расширения ассортимента официально поддерживаемых устройств.

2. Создание основы для пользовательских расширений — в будущем мы планируем предоставить удобный конструктор драйверов, с помощью которого можно будет самостоятельно описывать логику работы любого оборудования.

3. Гарантия корректной работы поддерживаемых устройств для конечных пользователей.

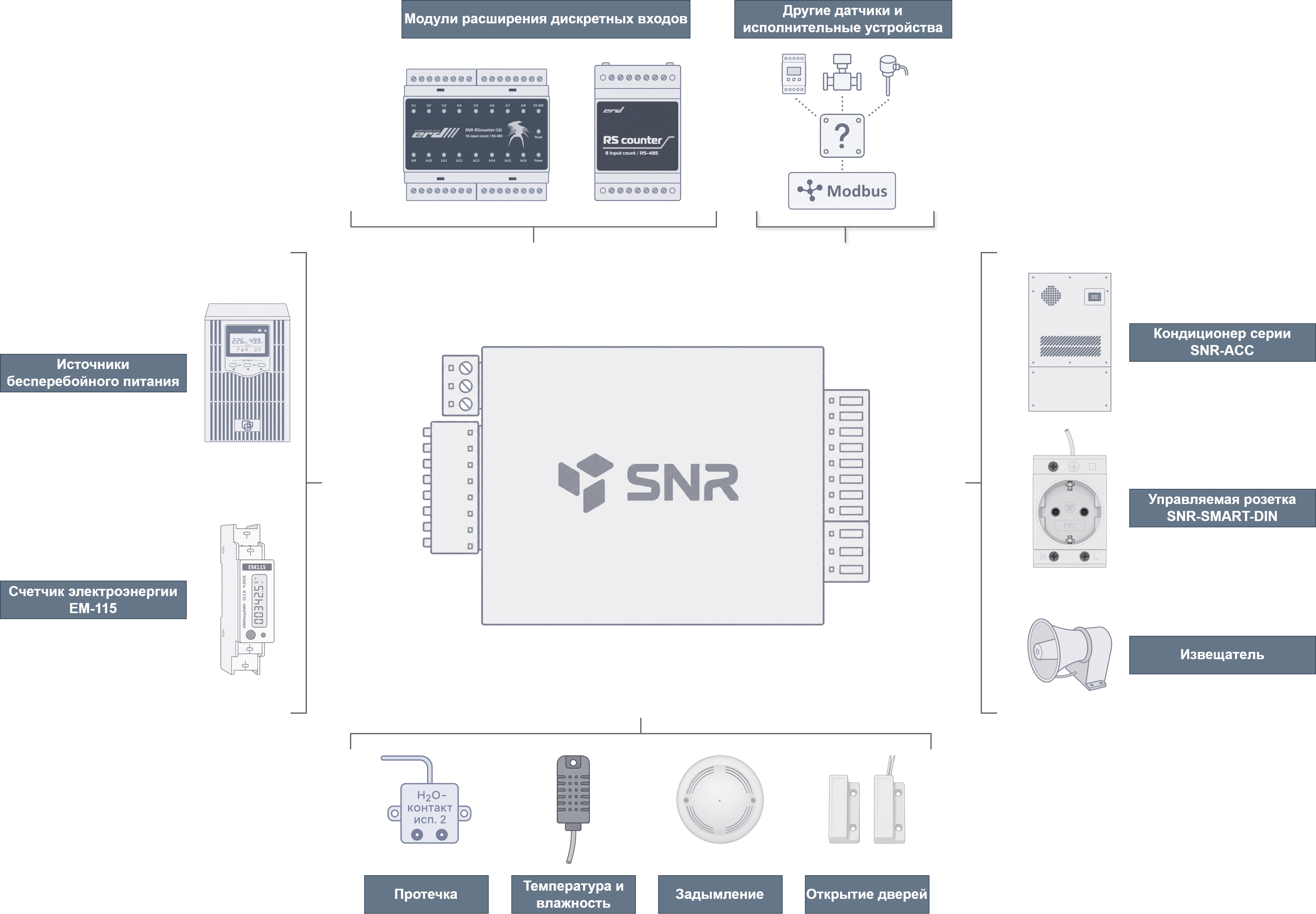

На текущий момент программное обеспечение контроллера содержит драйверы для ключевых устройств экосистемы компании "НАГ". Для примера перечислим некоторые из них:

• Источники бесперебойного питания SNR-LID - для мониторинга доступны входное и выходное напряжение, уровень заряда батарей, статус работы, сигналы тревог и т.д. Через контроллер также можно отправлять команды ИБП, например, выполнить тест батарей или запланированное отключение.

• Встраиваемые кондиционеры SNR-ACC - контроль состояния ключевых компонентов: компрессора, вентиляторов и нагревателя. Система получает возможность не только отслеживать температуру, но и активно управлять климатом — включать режимы принудительного охлаждения или нагрева, а также корректировать заданные уставки.

• Датчик температуры SNR-DTS и комбинированный датчик влажности и температуры SNR-HTS.
• Счетчик электроэнергии EM-115 - позволяет контролировать параметры электричеcкой энергии, включая учет ее потребления.

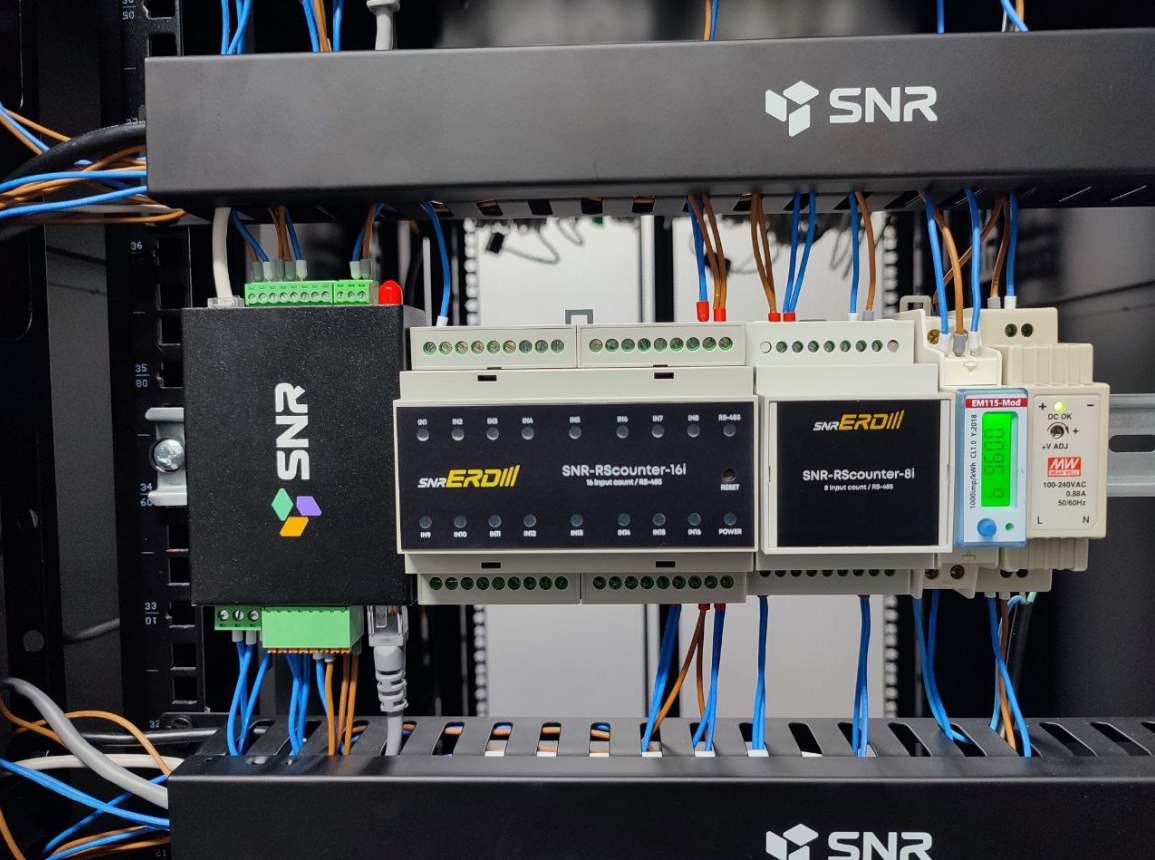

• Модули расширения SNR-RScounter-8i-SMART и SNR-RScounter-16i-SMART - и позволяют увеличить количество доступных дискретных входов на 8 и 16 шт. соответственно.

Графический интерфейс

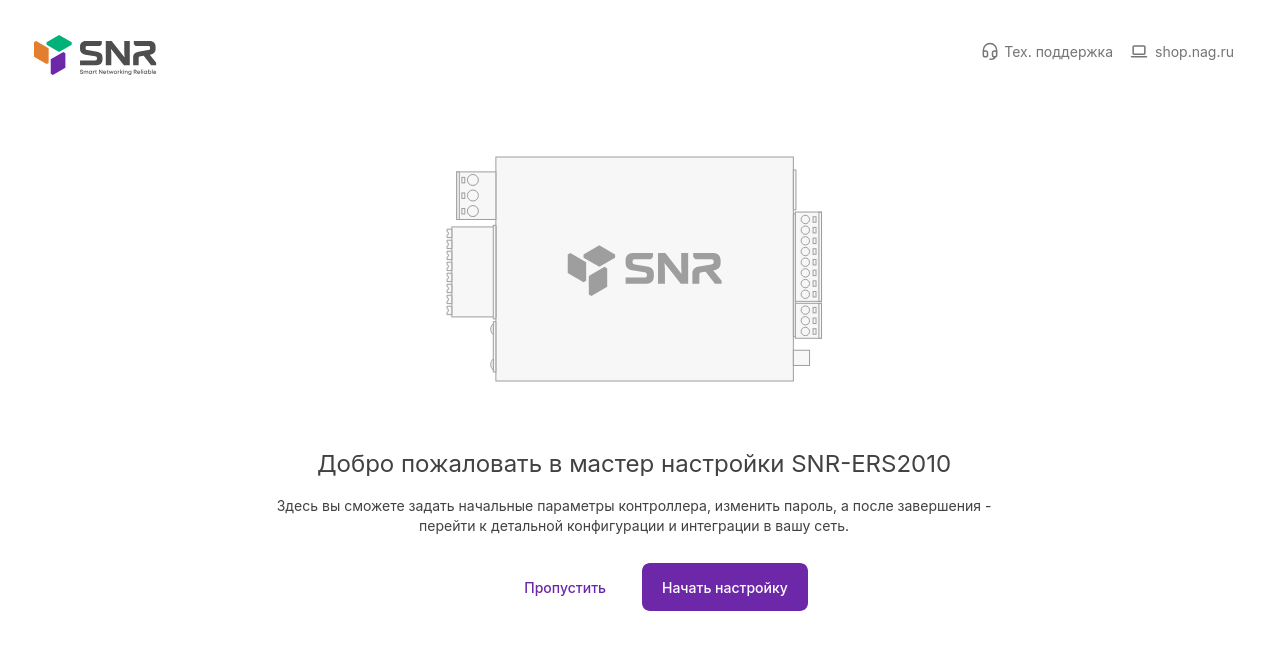

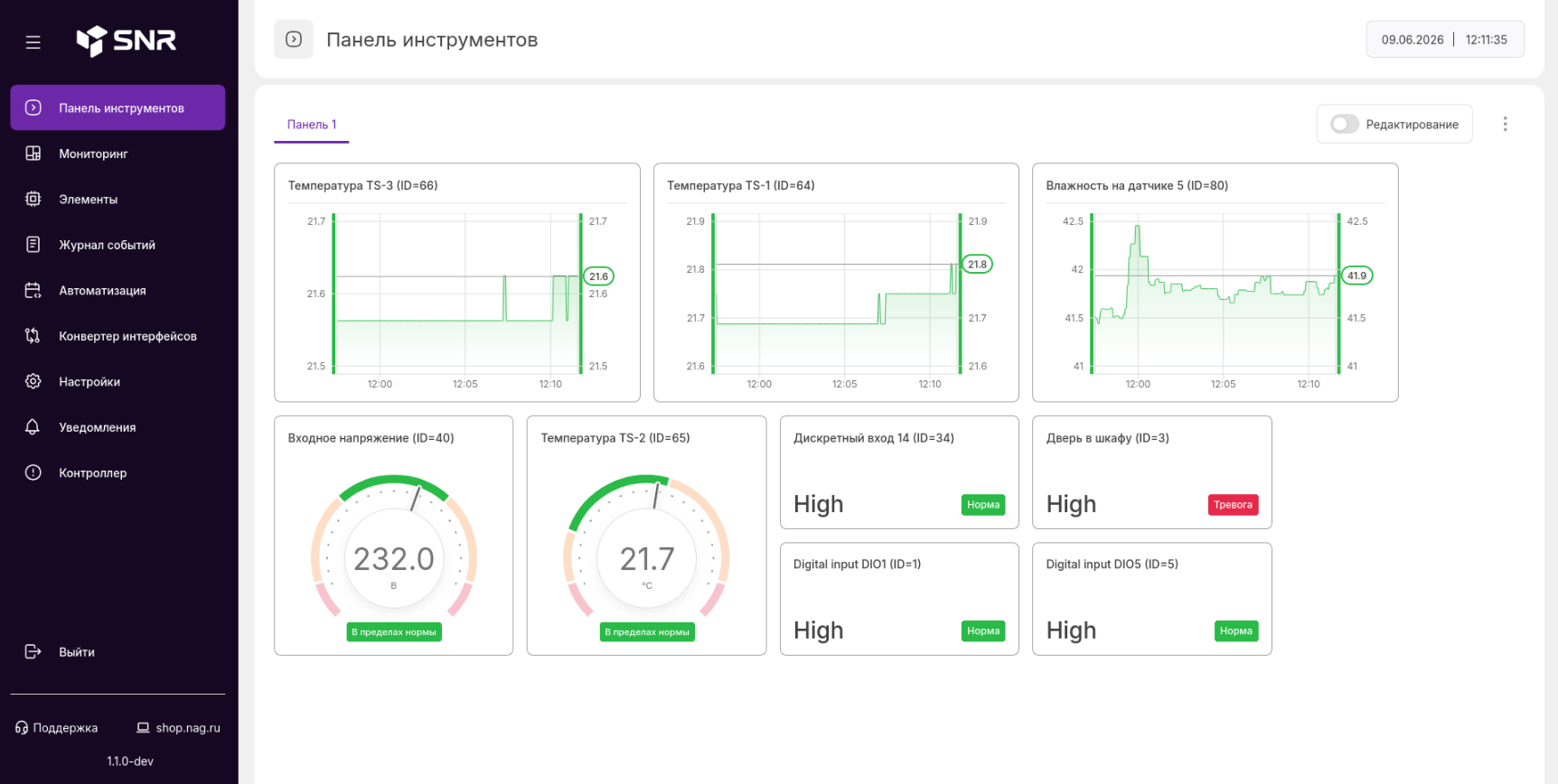

Управление всеми перечисленными функциями осуществляется через графический веб‑интерфейс. При первом включении устройства пользователя встречает мастер первоначальной настройки, с помощью которого должны быть определены ключевые параметры, такие как имя устройства, часовой пояс и время. Также мастер предлагает сразу сменить пароль администратора, чтобы исключить возможность несанкционированного доступа с использованием пароля по умолчанию.

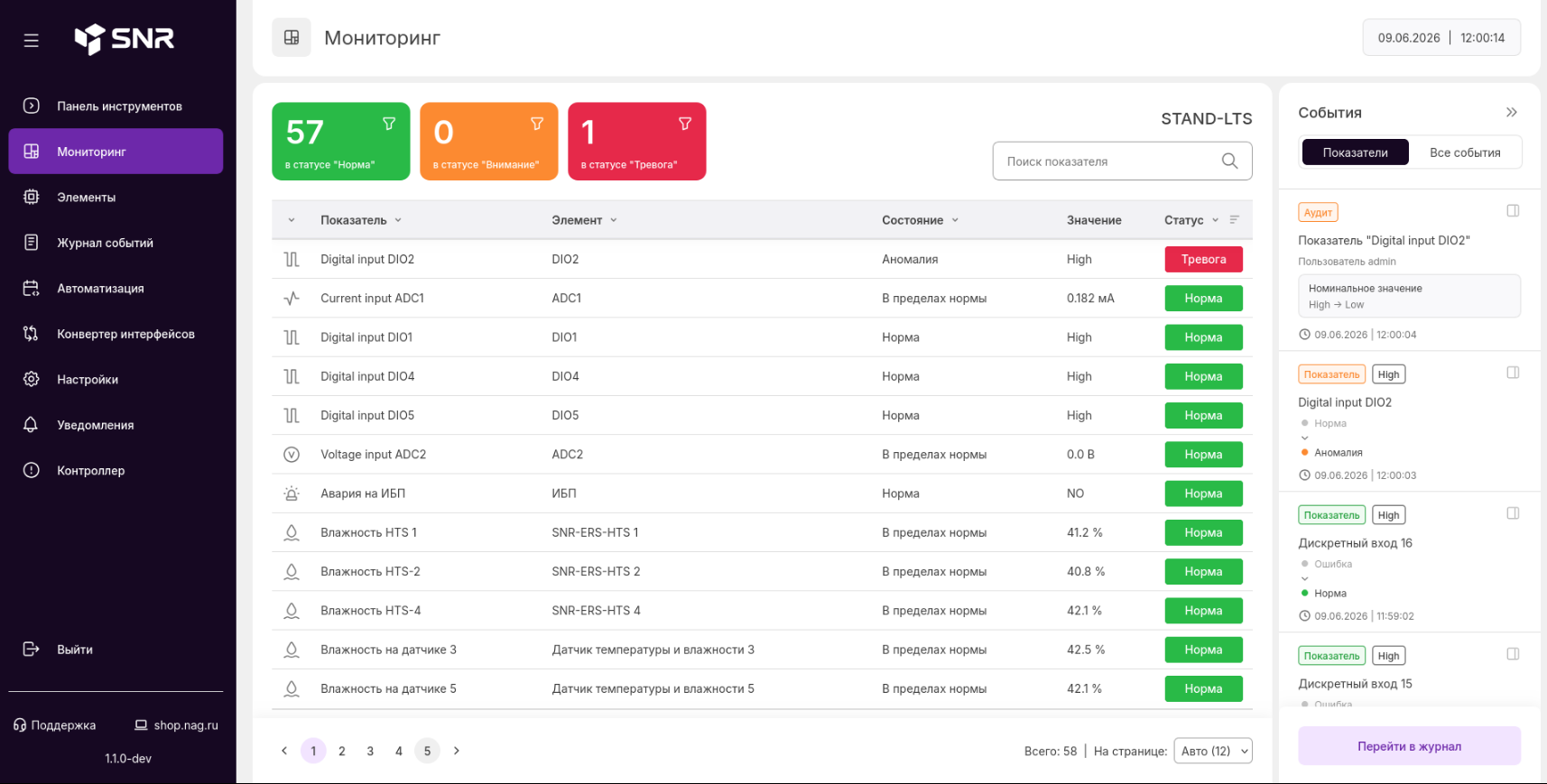

Основной раздел "Мониторинг" содержит сводную информацию обо всех входящих показателях: текущие значения, состояния и статусы. Для оперативной оценки обстановки предусмотрены крупные индикаторы, отображающие количество показателей в каждом из статусов ("Норма", "Предупреждение", "Авария"), а также последние записи журнала событий. В ближайших планах — дополнительный раздел с конструктором виджетов, где пользователь сможет собирать собственные панели мониторинга с нужным набором входящих и исходящих показателей. Это позволит оператору не только сосредоточиться на мониторинге отдельных элементов инфраструктуры, но и своевременно выполнять необходимые команды.

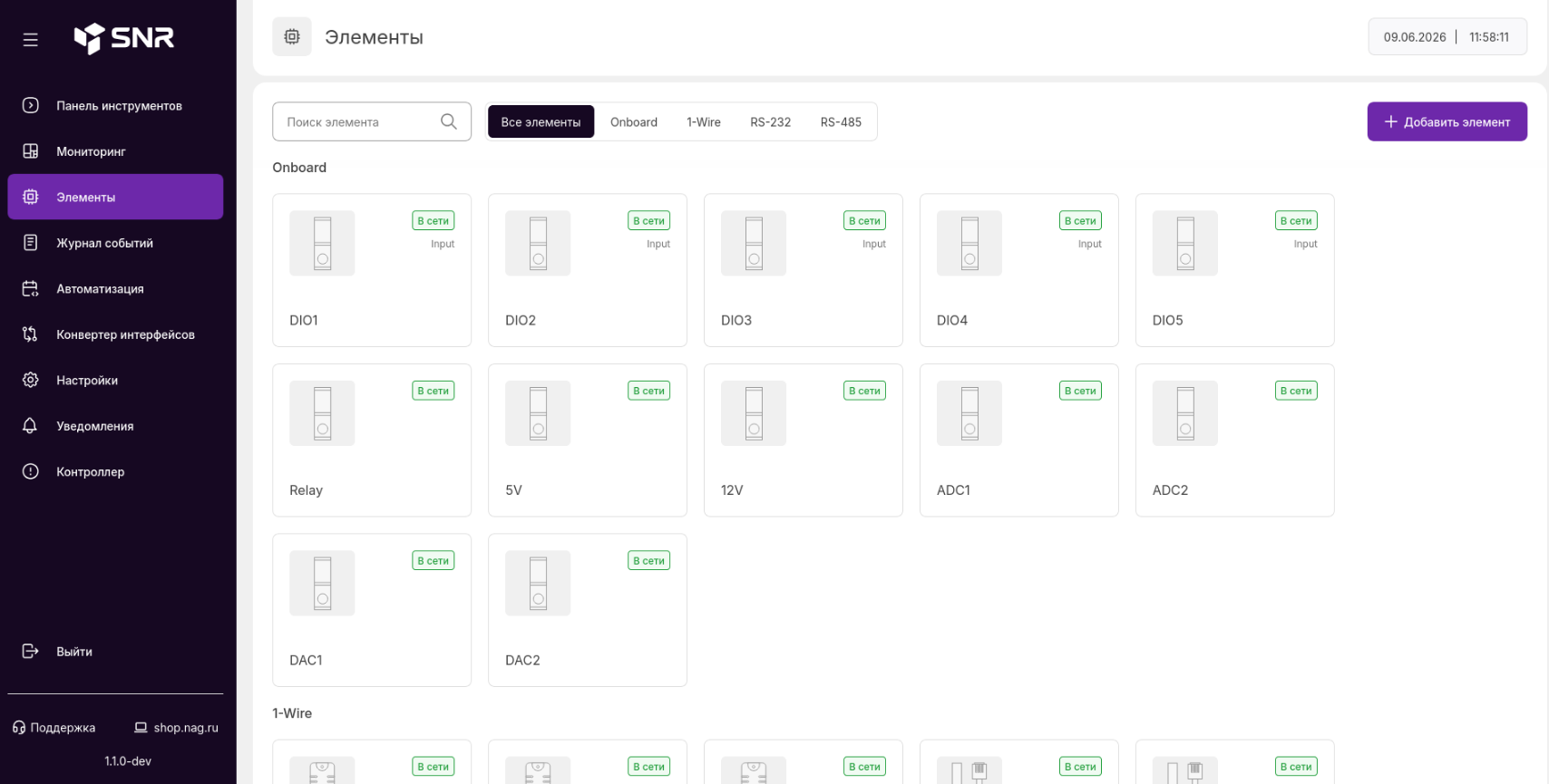

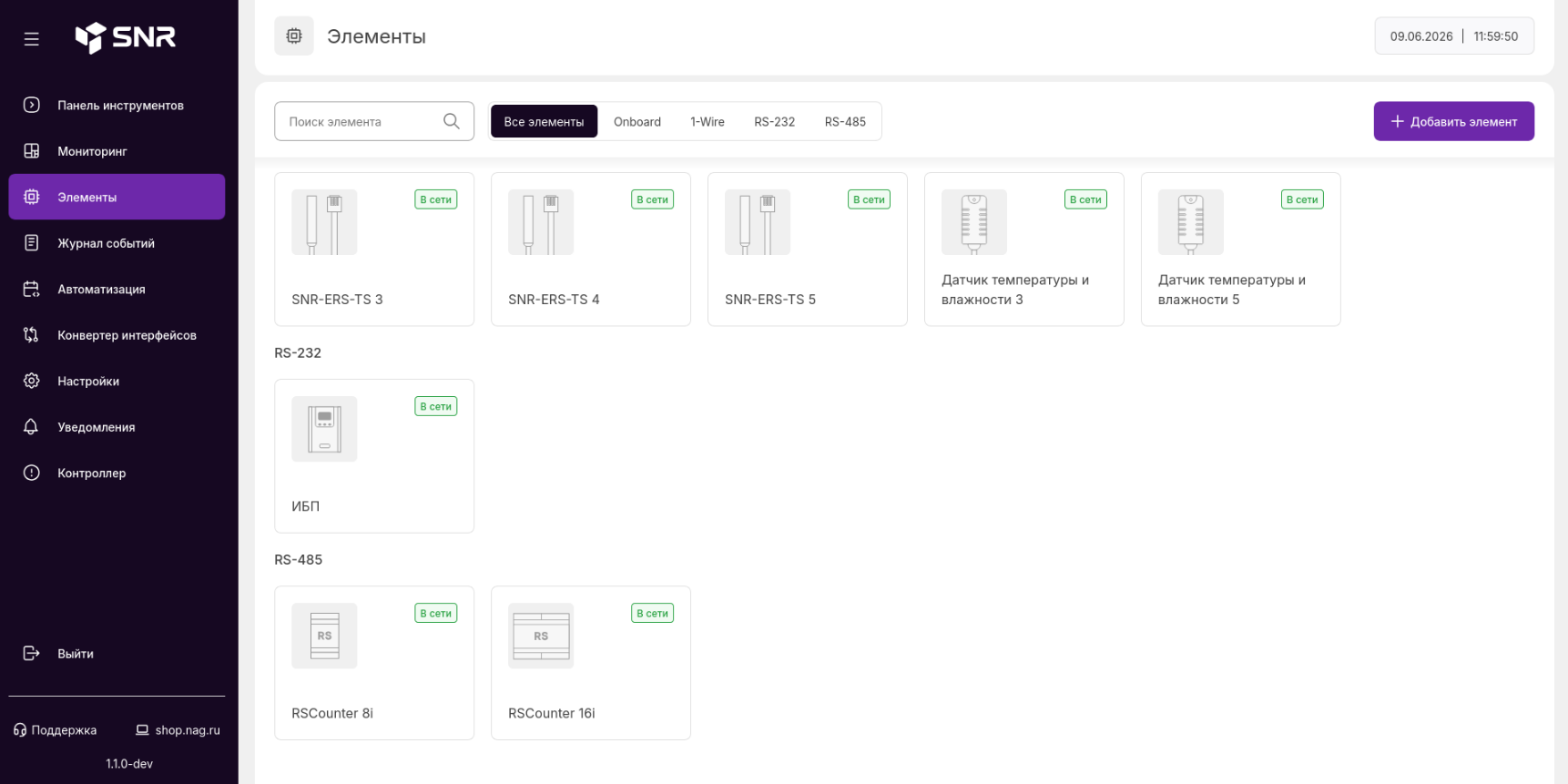

Подключённые периферийные устройства отображаются в разделе "Элементы". По умолчанию в системе уже присутствуют встроенные элементы, их интерфейс подключения обозначен как Onboard. Например, после первого включения доступны элементы DIO 1–5, реле, источники 5В и 12В, два аналоговых выхода DAC и два входа ADC. В этом списке будут появляться все те устройства, которые пользователь будет подключать к контроллеру. Для удобства и быстрой идентификации каждый элемент представлен пиктограммой, которая соответствует внешнему виду подключенного устройства.

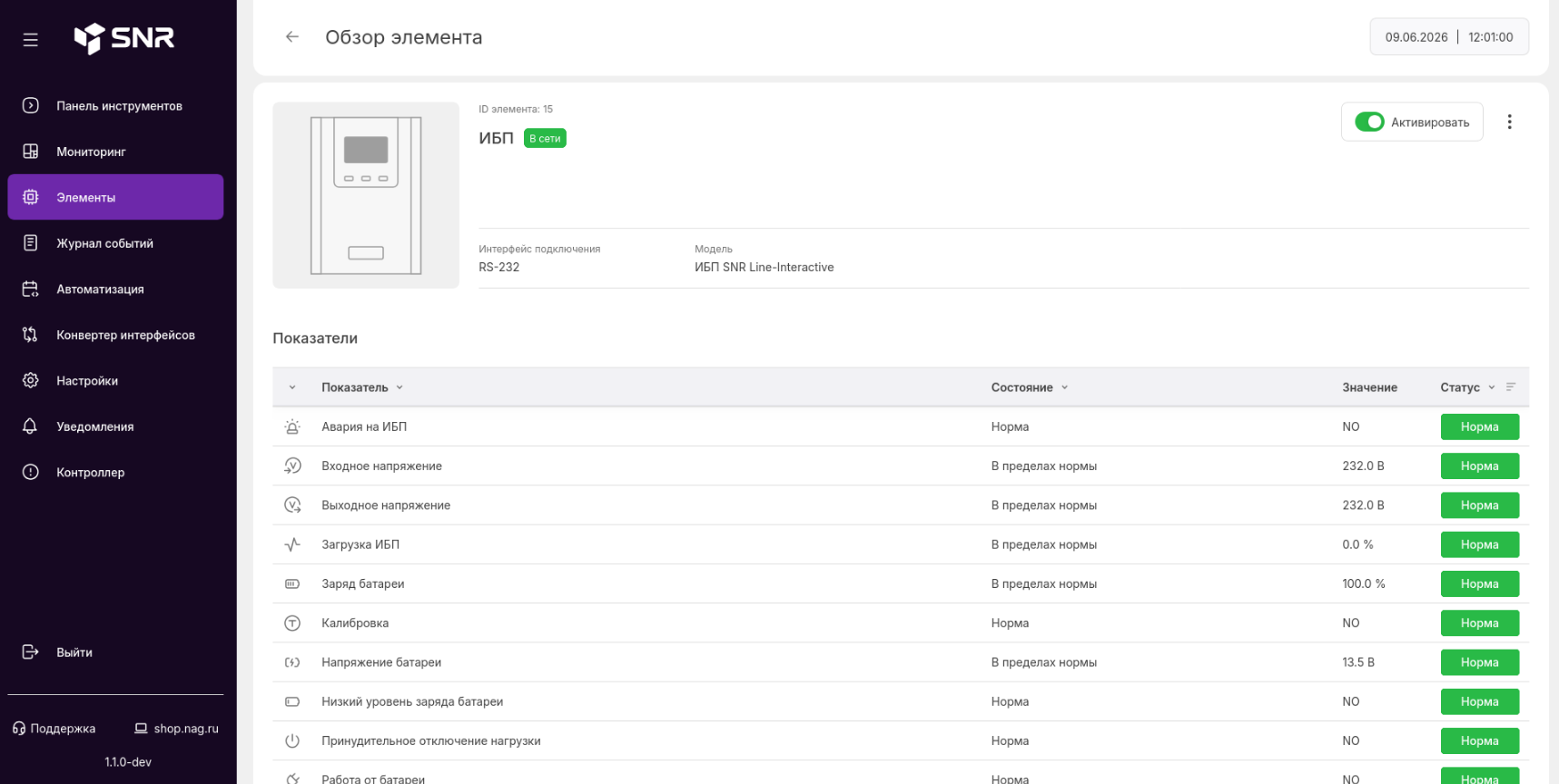

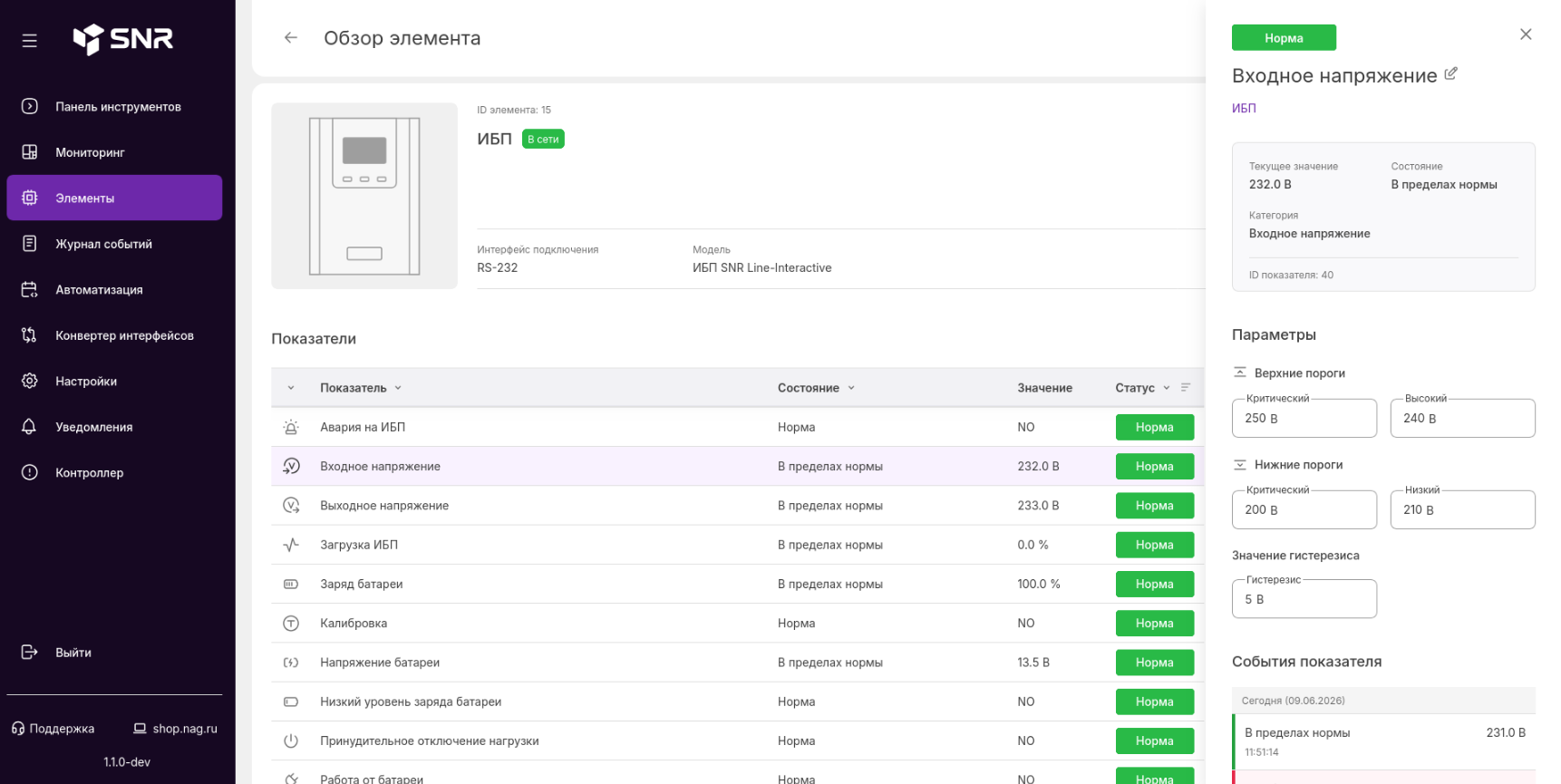

Для управления элементом и просмотра его входящих и исходящих показателей пользователь может перейти в его карточку, где доступна подробная информация и функции управления, которые зависят от типа элемента. Например, для элементов DIO доступна возможность переключения режима работы между Input (DI) и Output (DO), а для кондиционера доступны функции включения/выключения и принудительного охлаждения/нагрева. Здесь же доступна информация о входящих показателях и функции управления исходящими показателями.

Важнейший элемент интерфейса — карточка показателя. Она открывается нажатием на соответствующий входящий показатель и содержит детальную информацию: наименование, категорию, текущее значение, идентификатор и историю событий. Здесь же пользователь управляет уставками. Для дискретных показателей устанавливается номинальное состояние. Если фактическое значение соответствует номинальному, показатель находится в состоянии "Норма", в противном случае — "Аномалия". Для аналоговых показателей предусмотрены четыре пороговых значения: низкий, критически низкий, высокий и критически высокий уровни. Выход за нижний или верхний порог переводит показатель в состояние "Высокий уровень" или "Низкий уровень", превышение аварийных порогов — в состояние "Критически высокий уровень" или "Критически низкий уровень". Состояние показателей используется в правилах автоматизации, а наличие нескольких порогов позволяет гибко настраивать сценарии. Для предотвращения частых переключений при колебаниях значения вблизи порога предусмотрен гистерезис (зона нечувствительности).

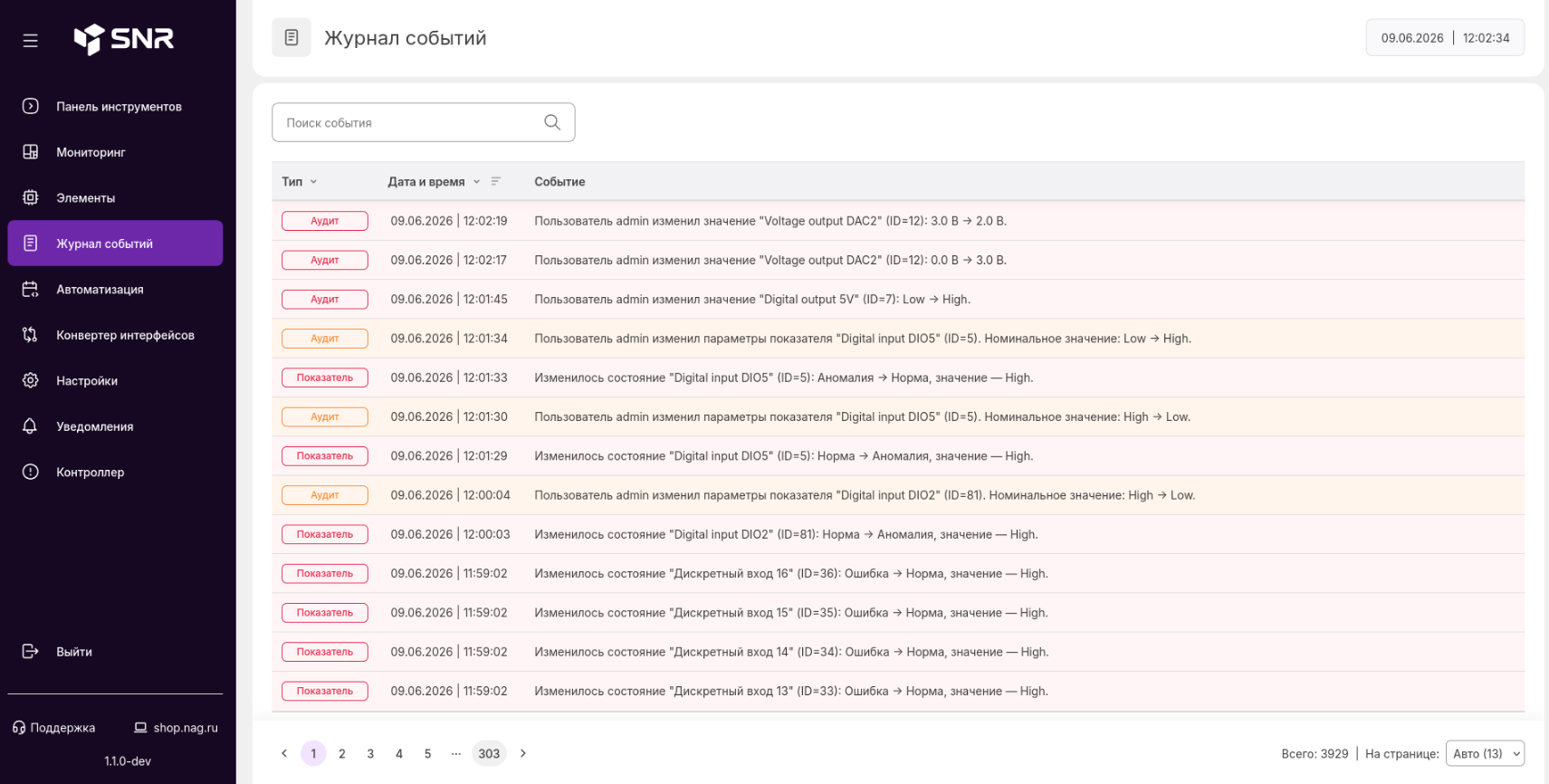

Еще одним полезным инструментом является журнал, в котором регистрируются различные события, среди которых:

• Изменение статусов входящих показателей.
• Ошибки при взаимодействии с внешними системами, например с серверами электронной почты.
• Аудит действий пользователя, изменение входящих и исходящих показателей, обновление ПО, создание/удаление элементов и т.д.

Журнал событий хранится в энергонезависимой памяти, а его емкость рассчитана на хранения данных за длительный период. Интерфейс журнала событий не имеет ничего лишнего и адаптирован для быстрого просмотра и поиска нужных событий.

Модель данных контроллера позволяет создавать правила автоматизации, в которых могут быть объединены входящие и исходящие показатели как одного, так и нескольких устройств одновременно. Управление автоматизацией осуществляется в одноименном разделе "Автоматизация". Каждое правило состоит из условия (ЕСЛИ) и двух вариантов действия (ТО и ИНАЧЕ) - в каждом из этих блоков пользователь может указать одно или несколько выражений. В качестве условия могут быть использованы: состояние любого входящего показателя; время; дата и время. В качестве действия может быть использован любой исходящий показатель.

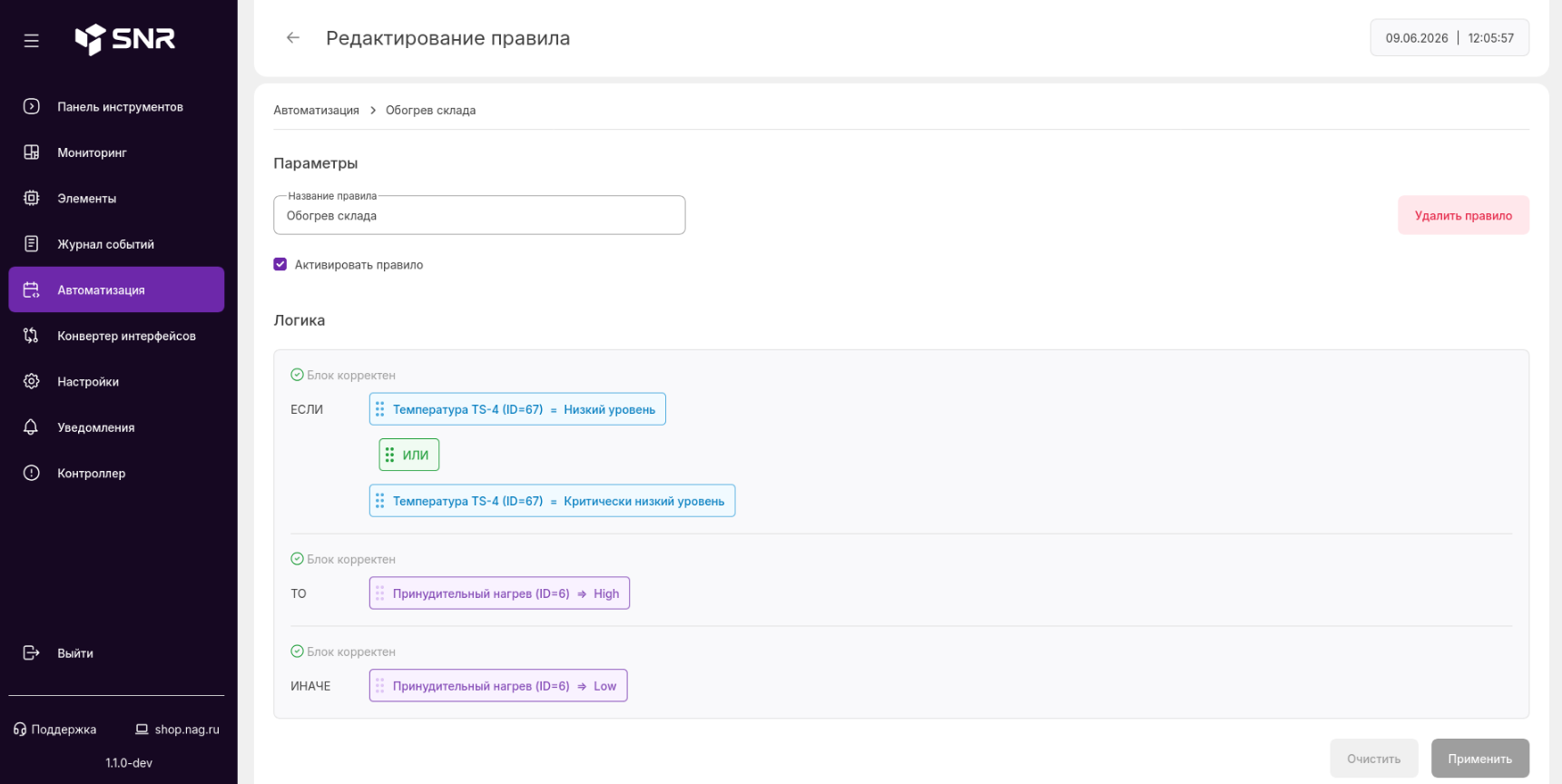

Например, правило автоматизации для обогрева склада может выглядеть так: если температура в помещении опускается ниже заданного порога, кондиционер переводится в режим принудительного нагрева. После возвращения температуры в норму принудительный нагрев отключается.

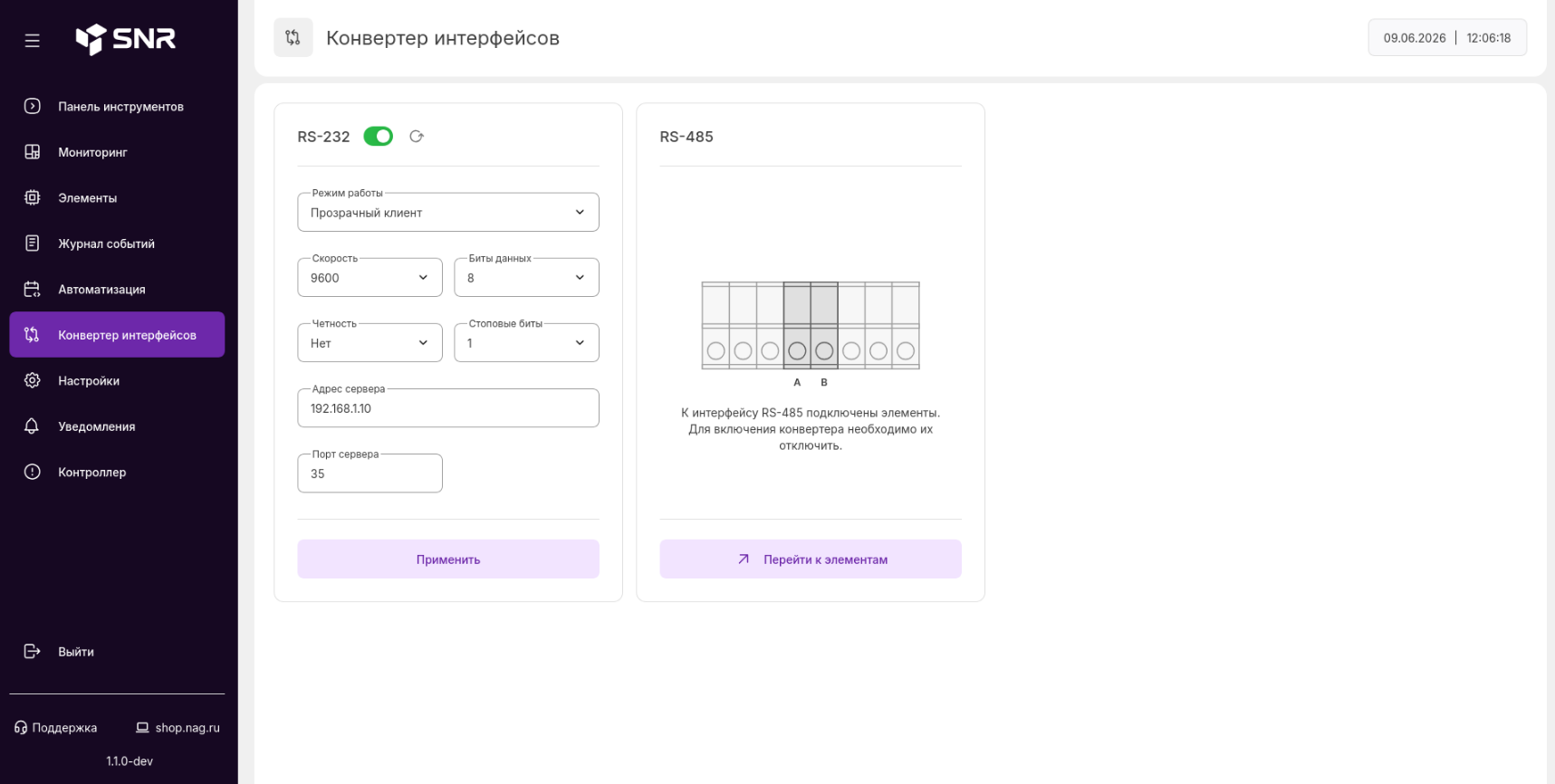

Еще одна интересная функция контроллера - конвертация интерфейсов RS-232 и RS-485 в пакеты протокола TCP. Эта функция востребована в ситуациях, когда необходимо получить удалённый доступ к последовательному порту устройства (например, к консоли коммутатора).

Настраиваемые параметры контроллера сосредоточены в разделе "Настройки", где пользователю доступны следующие функции:

• Установка даты и времени, а также активация синхронизации с серверами точного времени по протоколу NTP.
• Изменение имени контроллера для удобства идентификации при администрировании одновременно нескольких экземпляров устройства.
• Настройки сетевого интерфейса, которые могут быть применены статически или по протоколу DHCP.
• Параметры SNMP и IP-адресов для отправки SNMP Traps. Контроллер поддерживает версии SNMP v1/v2c/v3.
• Параметры подключения к серверу электронной почты для отправки уведомлений.
• Обновление программного обеспечение.
• Выгрузка и восстановление конфигурации из резервной копии.

Семейство устройств ERS находится в стадии активного развития. В ближайшее время линейка пополнится новыми моделями и новой функциональностью. Следите за обновлениями.
