Что такое оптический кросс?

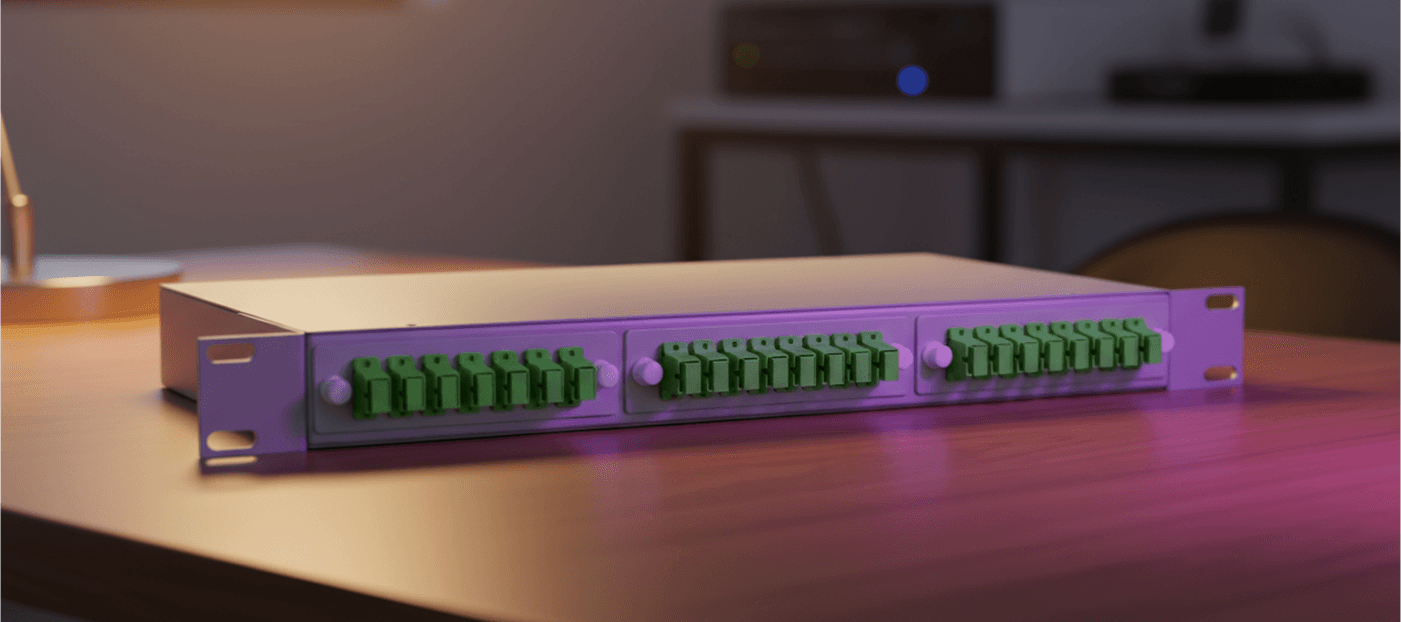

Оптический кросс (ODF – Optical Distribution Frame) представляет собой пассивный элемент волоконно-оптической сети, предназначенный для разварки, оконечивания и защиты оптического кабеля с дальнейшей коммутацией с активным оборудованием при помощи патч-кордов. Применяется в серверных комнатах, ЦОДах либо распределительных щитах многоэтажных домов.

Виды оптических кроссов

Стоечный

Представляет собой металлический корпус из стали в виде коробки с кронштейнами. На задней стенке корпуса располагаются отверстия для ввода кабеля и элементы для его фиксации, на лицевой части находится место под установку адаптерной планки, она может быть сплошной до 32 портов, либо сменной от 1 до 8 отверстий для розеток. Внутри корпуса размещается сплайс-кассета для укладки волокон после сварки, сверху закрывается крышкой для защиты от механического воздействия. Конструкция КРС позволяет размещать в нем запас кабеля и волокон, обеспечивая при этом допустимый радиус изгиба в соответствии с техническими условиями на эксплуатацию кабеля.
 Стоечные кроссы выпускаются серией, в которой различные исполнения отличаются от базового высотой корпуса – от 1U до 4U (измеряется в юнитах – unit). Изделие крепится сменными кронштейнами к стойке, которые в некоторых кроссах регулируются по глубине.

В настоящие время на рынке представлена линейка стоечных кроссов с выдвижной полкой. Конструкция имеет дополнительную защитную крышку для адаптеров на лицевой части и кабельные органайзеры для оптимальной организации работы внутри кросса, легкости монтажа и эксплуатации уже установленного кросса в стойку. Являются предсобранными моделями.

Настенный

КРН применяются на участках ВОЛС при переходе с магистральной сети на локальную (PON, FTTH), где для коммутации используется оптический кабель небольшой емкости. Размещают такие кроссы в помещениях, где есть ограничение по пространству, например в офисах либо в подъездах или на чердаках многоквартирных домов, но также могут применяться и на узлах связи. Конструкция представляет собой корпус из стали или ударопрочного пластика.

Производятся емкостью от 4 до 48 портов, иногда и с большим количеством портов, с различными типами защиты, со съемными панелями под адаптеры. В зависимости от модели корпус может быть со съемной крышкой либо в виде бокса с замком для закрытия дверцы. На таких коробках кабельный ввод может быть расположен как сверху, так и снизу корпуса, что позволяет упростить коммутацию телекоммуникационного оборудования.

Адаптеры для кроссов

Разновидность кроссов зависит от используемых в них адаптеров (розеток). Любой корпус может быть укомплектован розетками и оптическими шнурами по требованию заказчика. Чаще используют комплектацию на FC, SC или LC Duplex с полировкой UPC либо APC. Для коммутации оптического волокна с активным оборудованием используется шнур монтажный оптический. Такие шнуры также выбираются по типу адаптера, применяемого в кроссе. Стандартная длина пигтейла – 1,5 метра, диаметр – 0,9 мм, тип волокна – одномодовое или многомодовое.

Как определить качество оборудования

Поставщики телекоммутационного оборудования предлагают расширенную линейку оптических кроссов, есть стандартные решения, но также возможны комплектации по спецификации заказчика. Рекомендуется обращать внимание на следующие характеристики:

• пыле- и влагозащиту, возможность антивандальной защиты;

• защитное покрытие корпуса;

• наличие сплайс-кассет и крышки для защиты места сварки волокон;

• наличие сменных адаптерных планок для изменения количества и типа оптических розеток;

• стальной корпус;

• покрытие ударопрочной краской;

• вводы для кабеля любого типа и его фиксацию.

Как правильно выбрать оптический кросс

При выборе изделия нужно обращать внимание:

• на место установки;

• расположение кабельных вводов;

• регулировку кронштейнов по глубине на 3 положения;

• возможность изменения количества портов;

• сменные планки под адаптеры;

• тип используемых адаптеров для коммутации;

• наличие в комплекте крепежного набора;

• количество доступных комплектации.

Требования к оптическим кроссам

Основными требованиями для оптического кросса являются:

• возможность укладки запасов длин с радиусом не менее 30 мм;

• надежный ввод кабеля;

• сплайс-кассета для КДЗС;

• выполнение всех видов внутренней коммутации;

• повторное оконечивание оптоволокна с пигтейлами;

• универсальный доступ при монтаже;

• маркирование оптических кабелей;

• инсталляция оборудования при лицевом доступе.
