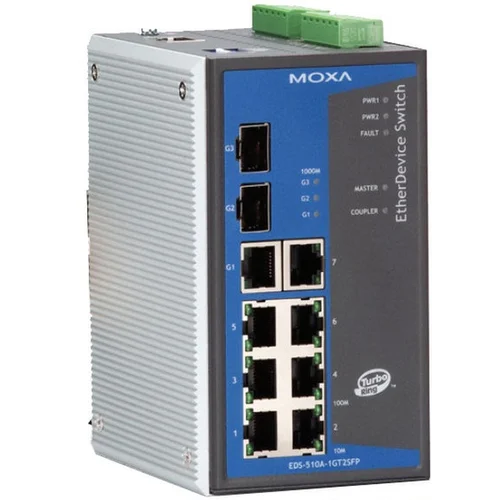

Серия Moxa EDS-510A это семейство индустриальных коммутаторов.
MOXA EDS-510A - 10 портовый индустриальный управляемый Ethernet коммутатор с 3 Gigabit портами. Два 1000Base-X порта используются для для создания MOXA Gigabit Ethernet Turbo Ring и один порт 1000Base-Т для Uplink. Технология Gigabit Ethernet Turbo Ring (время восстановления < 20 мс) позволяет увеличить надежность и скорость опорной сети. MOXA EDS-510A также поддерживает интеллектуальные сетевые функции управления, включая QoS, IGMP Snooping/GMRP, VLAN, Port Trunking, SNMP V1/V2c/V3, IEEE 802.1X и https/SSL
Ключевые особенности.
- Интерфейс командной строки (CLI), для быстрого конфигурирования
- Программное обеспечение на основе IEEE 1588 PTPv2 (Precision Time Protocol) для
- точной синхронизации сетей
- Поддерживает протоколы Ethernet / IP и Modbus / TCP для управления устройством
- и мониторингом
- Технология резервирования Turbo Ring и Turbo Chain (время восстановления <20 мс)
- IGMP Snooping и GMRP для фильтрации многоадресного трафика
- Облегченное планирование сети на основе протоколов VLAN, VLAN IEEE 802.1Q, и GVRP
- QoS (IEEE 802.1p / 1Q) и TOS / DiffServ
- Объединение портов для оптимального использования полосы пропускания
- Использование TACACS +, SNMPv3, IEEE 802.1X, HTTPS, SSH для повышения
- безопасности сетей
- SNMPv1 / v2c / v3 для различного уровня безопастного управления сетью
- RMON для эффективного сетевого мониторинга
- Управление полосой пропускания
- Функция блокировки портов для защиты от несанкционированного доступа на основе МАС адресов
- Автоматическое предупреждение об авариях по электронной почте и на релейных выходах
- Цифровые входы для интеграции с сенсорами и устройствами предупреждения
- через IP сеть
- Автоматическое восстановление подключенных устройств
- Быстрое восстановление линий (Патентованная технология)
- Дублированный, сдвоенный источник питания
- IP 30 металлический корпус
- Посылка ping команд для проверки целостности сетевых сегментов
- Дублированное 12-45 VDC питание с защитой по току
Технические характеристики.
| Технология | |
| Стандарты | IEEE 802.3 для 10BaseT |
| Протоколы | IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog (Available Soon: DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6) |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9 |
| Контроль потока | IEEE802.3x, back pressure flow control |
| Интерфейсы | |
| RJ45 порт | 10/100BaseT(X) или 10/100/1000BaseT(X) автоопределение скорости |
| Оптический порт | 1000BaseSFP слот |
| Консоль | RS-232 (RJ45) |
| Индикаторы | PWR1, PWR2, FAULT, 10/100M (TP port), 100M (Fiber port), MASTER, COUPLER |
| Контакты аварии | Два релейных выхода с мах нагрузкой 1A @ 24 VDC |
| Цифровые входы | Два входа в одной группе, электрически развязанные - от +13 до +30V для состояния “1” - от -30 до +3V для состояния “0” - Max. входной ток: 8 mA |
| Питание | |
| Входное напряжение | 24 VDC (от 12 до 45 VDC), дублированный вход |
| Ток | EDS-510A-3GT: 0.65 A @ 24 V EDS-510A-1GT2SFP: 0.44 A @ 24 V EDS-510A-3SFP: 0.46 A @ 24 V |
| Подключение | Два съемных 6-pin терминальных блока |
| Токовая защита | а |
| Защита от неправильной полярности | Да |
| Механические | |
| Корпус | IP30 защита |
| Размеры | 80.5 x 135 x 105 mm (W x H x D) |
| Вес | 1170 г |
| Установка | DIN-Rail, настенное крепление (опционально) |
| Окружающая среда | |
| Рабочая температура | от 0 до 60°C от -40 до 75°C -T модели |
| Температура хранения | от -40 до 85°C |
| Относительная влажность | от 5% до 95% (без конденсата) |
| Сертификаты | |
| Safety | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| Hazardous Location | UUL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Class I, Zone 2, Ex nC IIC |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 2 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Морские | DNV (Pending), GL (Pending) |
| MTBF | 204,000 часов Database: MIL-HDBK-217F, GB 25˚C |
Размеры
.jpg)
Информация для заказа Moxa EDS-510A-1GT2SFP.
| Код продукта | Описание |
| Блоки питания | |
| DR-4524 | Блок питания на DIN-рейку 24В/45Вт |
| DR-75-24 | Блок питания на DIN-рейку 24В/75Вт |
| DR-120-24 | Блок питания на DIN-рельс 24В/120Вт |
| MDR-40-24 | Блок питания на DIN-рейку 24В/40Вт |
| MDR-60-24 | Блок питания на DIN-рейку 24В/60Вт |
| Крепление | |
| WK-46 | Крепеж для настенной установки |
| RK-4U | 19"-дюймовый комплект для монтажа, 4U |
| Дополнительное оборудование | |
| ABC-01
| Инструмент для резервного копирования и восстановления настроек управляемых коммутаторов и беспроводных точек доступа/Bridges/Clients, разъем RJ45 |
| Программное обеспечение | |
| MXconfig | Программное обеспечение для упрощения массовой конфигурации устройств |
| MXview | Программное обеспечение для промышленных сетей |
| EDS-SNMP OPC Server Pro
| Программное обеспечение, OPC-драйвер для SNMP-протокола |
Серия EDS-510A
| EDS-510A-1GT2SFP | Управляемый коммутатор 7 x 10/100BaseTX, 1 порт 1000Base-T, 2 порта 1000Base-X |
| EDS-510A-1GT2SFP-T | Управляемый коммутатор 7 x 10/100BaseTX, 1 порт 1000Base-T, 2 порта 1000Base-X, с расширенным диапазоном температур |
| EDS-510A-3GT | Управляемый коммутатор 7 x 10/100BaseTX, 3 порта 1000Base-T |
| EDS-510A-3GT-T | Управляемый коммутатор 7 x 10/100BaseTX, 3 порта 1000Base-T, с расширенным диапазоном температур |
| EDS-510A-3SFP | Управляемый коммутатор 7 x 10/100BaseTX, 3 порта 1000Base-Х |
| EDS-510A-3SFP-T | Управляемый коммутатор 7 x 10/100BaseTX, 3 порта 1000Base-Х, с расширенным диапазоном температур |
