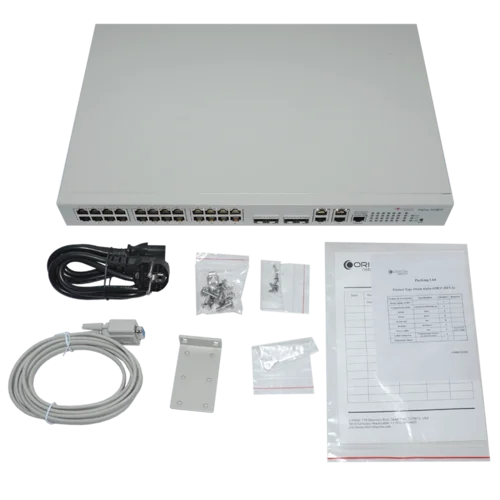

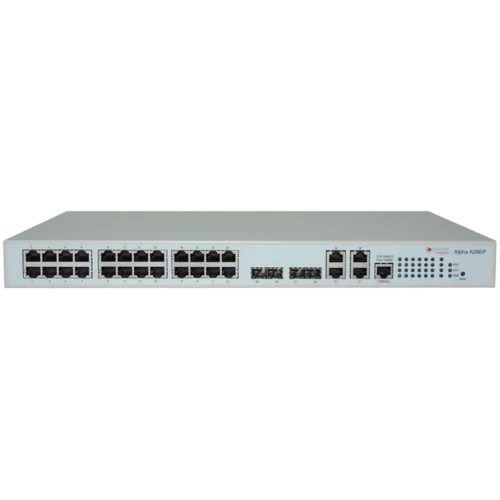

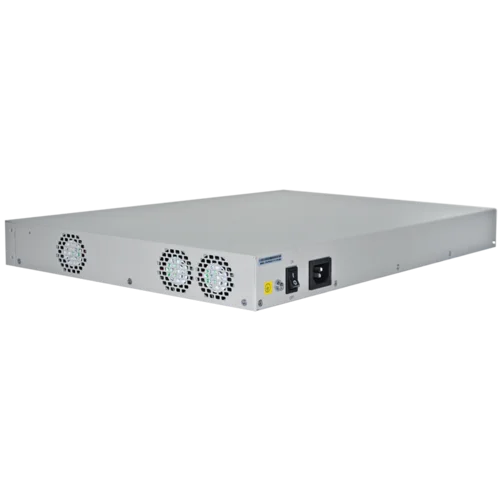

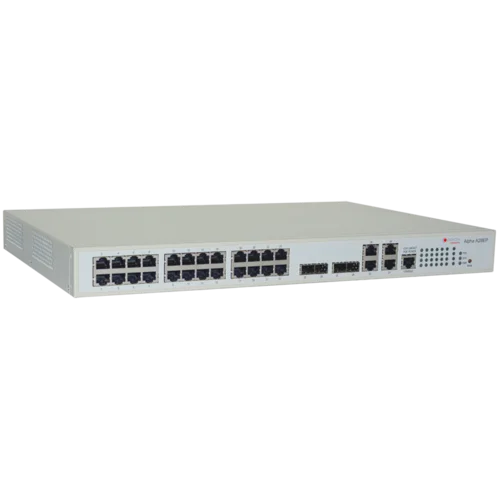

Управляемый POE коммутатор уровня 2 Orion Alpha A28EP

Основные

Интерфейсы

24 10/100BASE-TX
4 combo 10/100/1000Base-T/SFP

Консольный порт

RJ45

Производительность

Коммутационная матрица

12,6 Gbps

Размер буфера пакетов

1,5 Мб

Flash-память

8MB

RAM

64MB

Физические параметры

Входное напряжение

100 ~ 240 VAC 47~63 Hz

Максимальная потребляемая мощность

440 Ватт, до 370 Ватт для PoE

Размеры (Ш х Г х В)

440 x 320 x 44мм

Вес

4,8 кг

Диапазон рабочих температур

-5 ~ 50 ℃

Диапазон температур хранения

-25 ~ 60 ℃

Допустимая влажность

10% ~ 90% без конденсата

Индикаторы

Power Supply; FE/GE port: LINK/ACT, SPEED

Спецификации программного обеспечения

Режим коммутации

Store and forward

Неблокируемая коммутация

MTU: 9,712 bytes

16K MAC address

POE

Ограничение скорости

VLAN

IEEE 802.1Q VLAN: 4K активных VLANs

Port-based VLAN

GVRP, до 256 dynamic VLAN

Storm Control

Broadcast/multicast/unicast/DLF storm control

Режимы: global, bps, burst

burst: 8KB

Мультикаст

3840 multicast адресов

Статические мультикаст группы

IGMP Snooping V1/V2/V3

Multicast filtering и unknown multicast discarding

Multicast VLAN Registration (MVR)

Mirror

Mirroring per port

Отдельные конфигурации для входящего и исходящего трафика

Loopback Detection

Автоматическое выключение порта при срабатывании LBD

MAC Address Table

16K MAC адресов

Статические MAC адреса

Поиск MAC адресов

Время жизни MAC: 10-1,000,000s

Ограничение количества MAC глобально и по портам

Q-in-Q

Port/flexible Q-in-Q

682 flexible Q-in-Q

Egress-direction VLAN-mapping

Link Aggregation

До 6 групп и до 8 портов в группе

Балансировка на основании MAC/MAC+IP

Standard LACP (статический)

Flow Control

IEEE 802.3x в full duplex mode

Back pressure в half duplex mode

STP

STP, RSTP и MSTP (64 instances)

256 STG (Spanning Tree групп)

Digital Diagnostic (DDMI)

поддержка SFP DDMI

Port Backup

поддерживается

Transparent Relay

BPDU, DOT1X, LACP, CDP, VTP, PVST

OAM

IEEE 802.3ah OAM , link performance, remote loopback, fault detection & performance stats per OAM standards

OAM Active/Passive mode, OAM MIB Variable Get function, OAM Event function

Extended OAM

Управление

Управление по CLI/Telnet/SNMP

16 Layer-3 интерфейсов, до 4K VLANs

RMON1, 2, 3 и 9, Bridge MIB (RFC1493), System log, Hierarchical alarms, Link alarm по портам, Keep-alive report, Fault pass through, Module information management

Debug вывод, PING, Telnet клиент, статистика по портам

QoS

Приоритезация на основе CoS/DSCP

Изменение Port priority

8 очередей на порт

Поддержка: SP/WRR/SP+WRR

Flow statistics, перезапись меток 802.1p CoS, DSCP

Ethernet Ring

Orion private ring protocol

До 8 колец на коммутатор

до 124 устройств в кольце

Время сходимости ≤50ms

ACL

MAC/IP-based ACL

ACL map (L2~L4 byte) (User-defined ACL)

Безопасность

CFM

IEEE802.1ag/ITU-T Y.1731 протокол: up to 256 MEP, 256 MA

Connectivity check (CC), Loopback (LB), Link trace (LT)

Восстановление пароля

Поддерживается

Фильтрация трафика

Аппаратные ACL

До 1536 traffic streams

LLDP

Поддерживается

MEF9 & MEF14

Time Management

Time zone, Time modification, Support SNTP & NTP

Обновление прошивки

Обновление из BootRom по Xmodem/FTP

FTP/TFTP

Автоконфигурация

DHCP

DHCP Client/Snooping/Relay/Option 82

Диагностика кабеля

Поддерживаемые стандарты и протоколы

IIEEE 802.1Q VLAN, IEEE 802.3ad Link Aggregation, IEEE 802.1ad QinQ, IEEE 802.1D, Spanning Tree Protocol, IEEE 802.1s MSTP,IEEE 802.3af/at Power over Ethernet, IEEE 802.1x Security, IEEE 802.1p CoS Prioritization, IEEE 802.3x Flow Control, IEEE 802.3ah OAM, IEEE 802.1ag Connectivity, Fault Management, ITU Y.1731 Services OAM, Static Routing, IGMPv1/v2/v3 Multicast, RMON I and II Standards, SNMPv1/v2/v3, MEF9 & 14
