Измерение затуханий в линии на разных несущих длинах волн CWDM

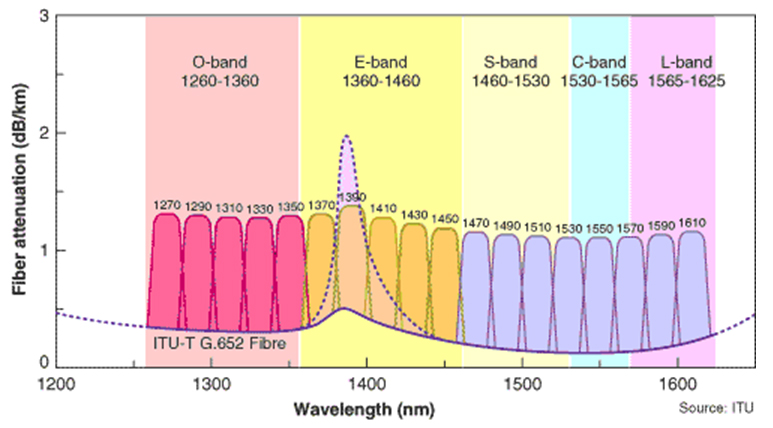

Как известно, затухание в оптическом волокне разное для разных несущих длин волн. Теоретическая зависимость для волокна G.652 выглядит примерно так:

Решили на практике произвести измерения затухания (dB/km) для разных длин волн CWDM в диапазоне (1310..1610nm). Для измерений использовали следующее оборудование (приведено в таблице 1):

Таблица 1. Оборудование для теста

№ п/п

Название

Описание

1

SNR-CWDM-MDM-8/M

8-ми канальный CWDM мультиплексор/демультиплексор

2

AM-CPM-18

Портативный измеритель мощности оптического излучения CWDM

3

SNR-SFP-C31-60

Модуль SFP CWDM 1310 – 25дБ

4

SNR-SFP-C33-60

Модуль SFP CWDM 1330 – 25дБ

5

SNR-SFP-C35-60

Модуль SFP CWDM 1350 – 25дБ

6

SNR-SFP-C37-60

Модуль SFP CWDM 1370 – 25дБ

7

SNR-SFP-C39-60

Модуль SFP CWDM 1390 – 25дБ

8

SNR-SFP-C41-60

Модуль SFP CWDM 1410 – 25дБ

9

SNR-SFP-C43-60

Модуль SFP CWDM 1430 – 25дБ

10

SNR-SFP-C45-60

Модуль SFP CWDM 1450 – 25дБ

11

SNR-SFP-C47-60

Модуль SFP CWDM 1470 – 17дБ

12

SNR-SFP-C49-60

Модуль SFP CWDM 1490 – 17дБ

13

SNR-SFP-C51-60

Модуль SFP CWDM 1510 – 17дБ

14

SNR-SFP-C53-60

Модуль SFP CWDM 1530 – 17дБ

15

SNR-SFP-C55-60

Модуль SFP CWDM 1550 – 17дБ

16

SNR-SFP-C57-60

Модуль SFP CWDM 1570 – 17дБ

17

SNR-SFP-C59-60

Модуль SFP CWDM 1590 – 17дБ

18

SNR-SFP-C61-60

Модуль SFP CWDM 1610 – 17дБ

22

WS-C6513

Коммутатор Cisco Catalyst WS-C6513

23

WS-SUP720-3B

Управляющий модуль для Catalyst 6513

24

WS-X6748-SFP

Линейная карта на 48 SFP портов.

25

SMF-25km

Катушка волокна G652D 25км, 2шт.

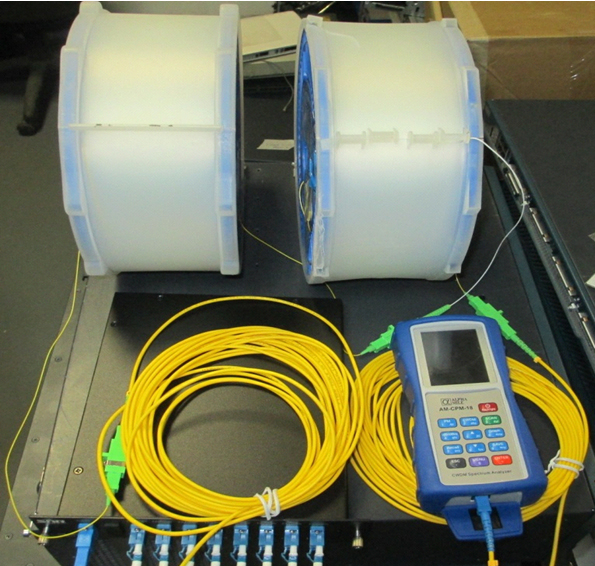

Стенд выглядит следующим образом:

На фотографии: CWDM мультиплексор/демультиплексор, катушки с волокном, измеритель мощности CWDM.

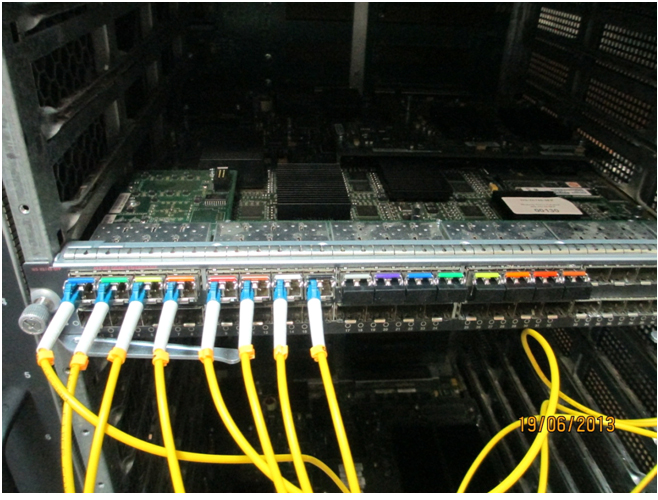

Устанавливаем SFP CWDM в коммутатор и подключаем к CWDM MUX:

Подключаем измерительный прибор к выходу мультиплексора (к COM-порту) и снимаем измерения на каждой лямбде.

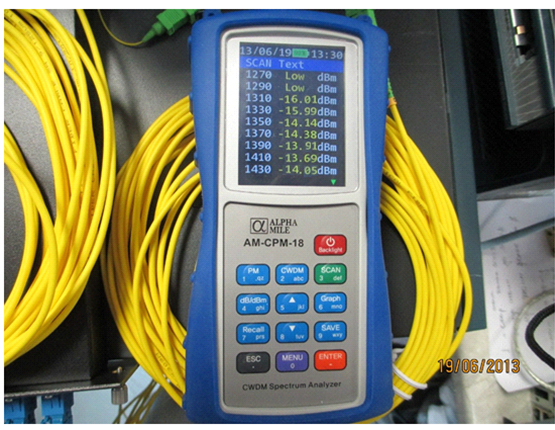

Далее подключаем мультиплексор к оптической линии 50км и вновь проводим измерения, но уже в конце линии:

Результаты измерений записываем в итоговую таблицу:

п/п

Несущая длина волны, нм

Мощность сигнала на выходе SFP, дБм

Мощность сигнала на выходе Mux/Demux, дБм

Мощность сигнала в конце линии,

дБм

Затухание,

дБ/км

1

1310

+3,43

+2,02

-16,10

0,362

2

1330

+3,36

+1.77

-15,99

0,355

3

1350

+3,13

+1.74

-14,14

0,317

4

1370

+2,11

+1.02

-14,38

0,308

5

1390

+3,05

+1.29

-13,91

0,304

6

1410

+2,94

+0.17

-13,69

0,277

7

1430

+1,77

-1,17

-14,05

0,257

8

1450

+2,5

-0,07

-13,07

0,260

9

1470

-2,38

-3,53

-16,59

0,261

10

1490

-3,04

-4,21

-17,65

0,268

11

1510

-1,8

-3,05

-16,07

0,260

12

1530

-2,25

-3,66

-17,02

0,267

13

1550

-1,98

-3,20

-16,90

0,274

14

1570

-3,26

-5,17

-18,63

0,269

15

1590

-4,17

-6,00

-20,68

0,293

16

1610

-3,98

-6,26

-20,96

0,294

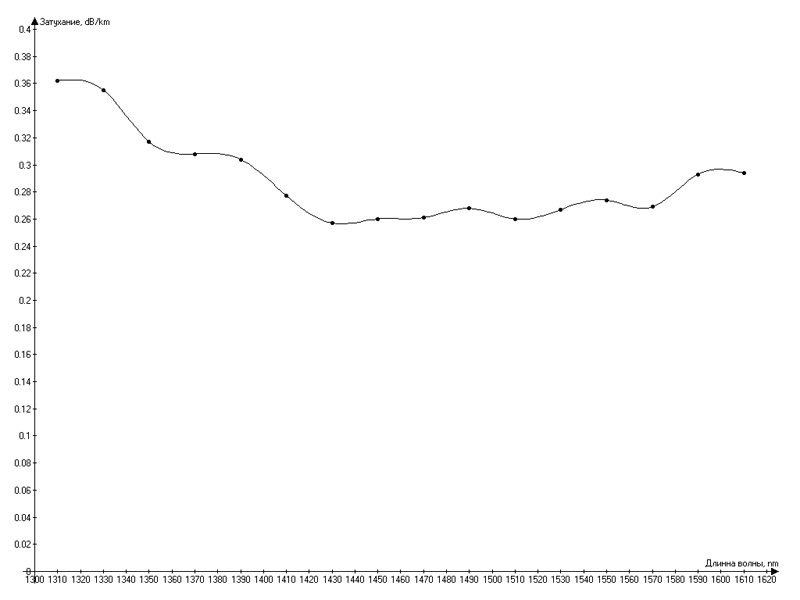

Для наглядности построим график:

Значения затуханий получились несколько выше ожидаемых, форма графика в целом соответствует теоритической, но есть расхождения в контрольных точках. Объясняется это дополнительными разъемными соединениями, погрешностью измерительного прибора, а также тем, что оптическое волокно находится в смотанном виде.
